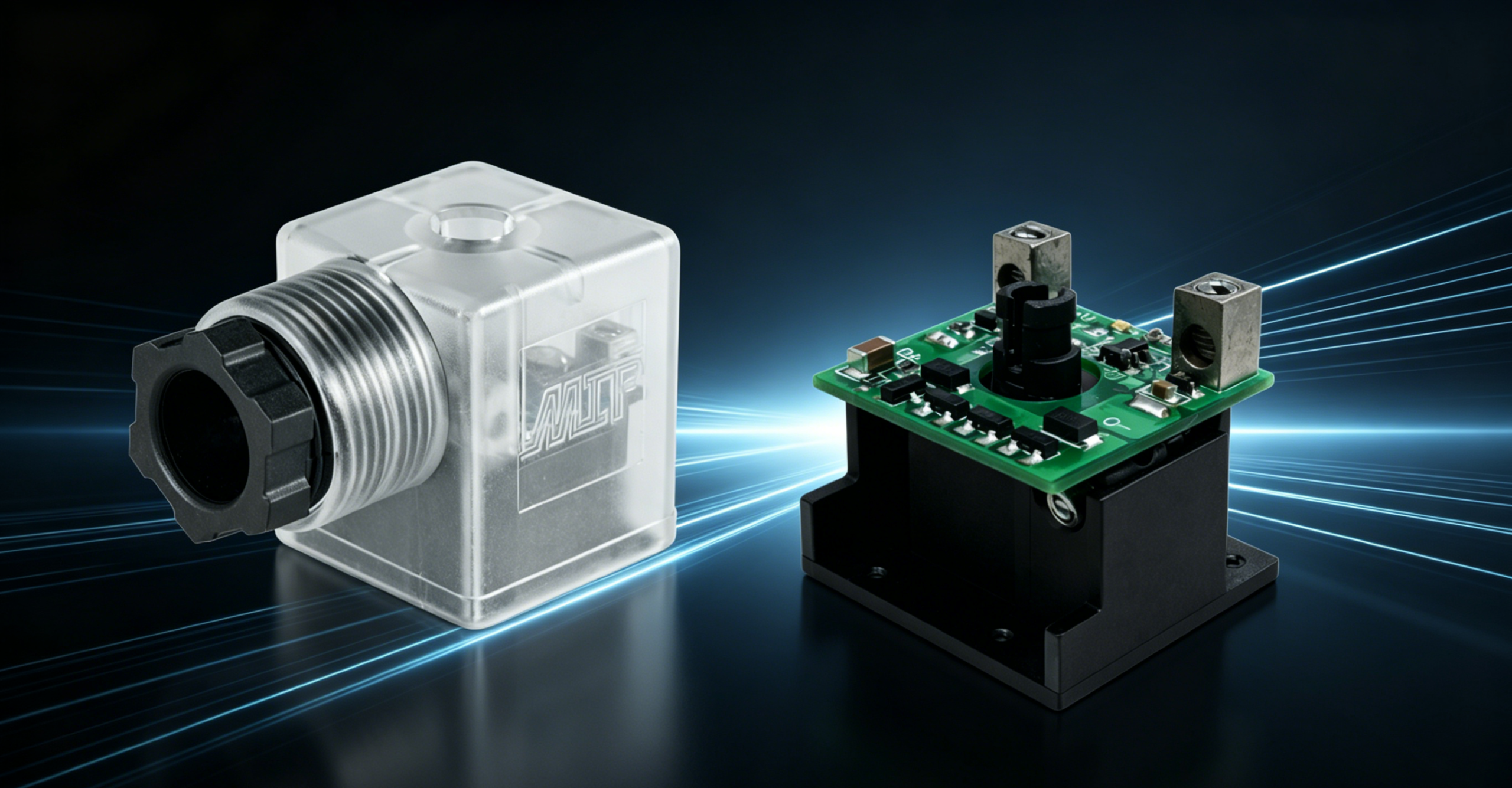

在工业自动化控制系统中，电磁阀作为执行元件被广泛应用于流体管路通断、方向切换及压力调节等场景。然而，电磁阀在长期连续工作时面临的线圈温升过高和电能持续消耗两大问题，一直是影响系统可靠性与运行成本的关键因素。针对这一痛点，基于动态电流控制的电磁阀降温节能模组提供了一套高效、可靠的解决方案。
一、 电磁阀的发热根源与能耗特性
要解决降温与节能问题，首先需厘清电磁阀的工作特性。电磁阀的完整动作周期可分为两个截然不同的阶段：
- 启动吸合阶段：在此阶段，电磁阀需要克服阀芯与弹簧之间的反作用力、摩擦阻力及流体压力。为了产生足够的电磁吸力，励磁线圈必须以额定电流通电，迅速建立强大的磁场能量，驱动铁芯完成吸合动作。这一过程通常在毫秒至数百毫秒内完成。
- 稳定保持阶段：当铁芯被吸合至终点位置后，气隙大幅减小，磁路磁阻急剧降低。此时，仅需极低的磁保持力即可克服弹簧反力，将铁芯稳固在吸合位置。
然而，传统控制方式往往在整个通电期间持续施加额定电流。这不仅造成了巨大的电能浪费，更因持续的大电流流过线圈，产生了显著的铜损（即I²R Loss）。根据焦耳定律，发热量与电流的平方成正比。持续的大电流导致线圈温度急剧攀升，高温会加速绝缘材料老化，缩短电磁阀寿命，甚至导致线圈烧毁或动作失灵。
二、 智能节电模组的降温节能原理
针对上述特性，电磁阀降温节能模组的核心策略是：启动时给予“全力爆发”，保持时给予“精准维持”。其工作逻辑如下：
- 强力启动，确保可靠动作
当系统发出通电指令时，节电模组瞬间输出额定电流（或甚至短暂的浪涌电压）。线圈在此激励下产生强大的磁场能量，确保铁芯能够克服所有阻力，迅速、果断地完成吸合。这一阶段保证了电磁阀动作的响应速度与可靠性，不受外界工况波动的影响。 - 智能切换，进入低功耗保持
模组内置的微处理器或定时逻辑电路会在预设的吸合时间（通常为几十毫秒）后，自动检测到铁芯已处于吸合状态。此时，模组立即执行切换指令，将线圈电流从额定值平滑降低至预先设定的保持电流值。 - 精准控流，确保稳定维持
保持电流的设定依据是：刚好足以产生克服弹簧反力的电磁力。由于吸合后磁阻极小，这个电流值通常仅为额定电流的20%~50%，甚至更低。模组通过PWM（脉宽调制）或线性稳流技术，精准控制输出电流，使其稳定在该最小需求范围。这既保证了阀芯不会因磁力不足而意外释放，又杜绝了因“大马拉小车”造成的能量浪费。
三、 显著的降温节能成效
通过实施“强启弱保”策略，该方案在物理层面带来了立竿见影的效果：
- 大幅降低铜损发热（I²R Loss）
由于保持阶段的电流被大幅削减，根据焦耳定律（P=I²R），线圈的发热功率呈指数级下降。例如，若将保持电流降低至额定值的50%，线圈发热量理论上将锐减至原来的25%。实际应用中，电磁阀表面温度通常可降低30℃~50℃，从根本上解决了高温隐患。 - 延长元器件使用寿命
温度的降低直接减缓了线圈漆包线绝缘层的老化速度，同时也保护了阀体密封件及润滑脂不被高温分解。这不仅提升了电磁阀本身的MTBF（平均无故障时间），也降低了整个控制柜的散热压力，延长了周边电子元器件的寿命。 - 显著的节能效益
由于多数电磁阀在应用中长时间处于保持状态，节能效果极为可观。综合能耗通常可降低40%~70%。在拥有成百上千个电磁阀的大型产线上，该模组带来的年节电量与碳排放减少量不容小觑。
四、 技术实现与方案优势
目前的降温节能模组已高度集成化，通常具备以下技术优势：
- 自适应电压输入：兼容DC 24V、AC 110V/220V等多种电源环境。
- 宽范围电流设定：可通过拨码或软件灵活设定启动电流持续时间与保持电流阈值，适配不同规格的电磁阀。
- 故障保护功能：内设过流、短路保护，防止异常情况损坏线圈。
- 安装便捷：采用串联式安装，可直接串接在控制器与电磁阀之间，无需改动原有PLC程序。
此外，针对部分高端应用场景，方案还可集成温度反馈闭环功能：通过预埋在电磁阀表面的NTC热敏电阻监测实际温度，模组动态调整保持电流，在保证吸合的前提下进一步优化热平衡，实现“按需制冷”的智能化热管理。
结语
电磁阀降温节能方案并非单纯依赖外部散热风扇或增大散热片面积，而是从根源上削减热量的产生。通过巧妙的“启动-保持”双电流控制技术，该方案完美解决了电磁阀“吸合时需要大力，保持时无需大流”的物理矛盾。
这一方案不仅是绿色制造的践行，更是工业设备向高可靠性、高能效方向升级的重要技术路径。对于正面临设备发热严重、电费成本高企或控制柜空间受限的工业现场而言，这是极具性价比的改造方案。
